Sanhua SBV-13011 (SBV28M) golyóscsap - 28 mm ODF
- Termékkód:
- KS19014

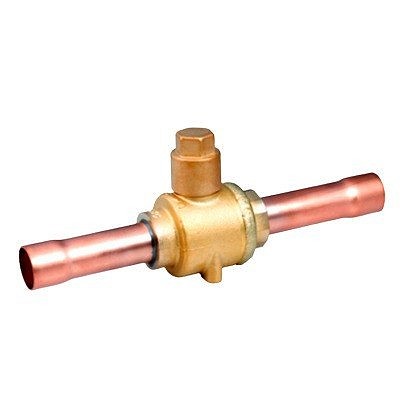

SBV-13011 (SBV28M) Golyós elzárószelep (D28)
Az SBV-13011 egy nagy átmérőjű, ipari hűtési és klímatechnikai rendszerekhez tervezett elzárószerelvény. Ez a típus szervizcsonk (Schrader-szelep) nélküli kivitel, ami kompaktabb méretet tesz lehetővé és csökkenti a potenciális szivárgási pontok számát azokon a szakaszokon, ahol nincs szükség diagnosztikai csatlakozásra.
Műszaki adatok:
Csatlakozási méret: $28 \text{ mm}$ ($1 1/8"$) – forrasztható (ODS - Outside Diameter Solder).
Típus: Kétirányú, teljes keresztmetszetű (Full Port) golyóscsap.
Modellkód: SBV-13011 / SBV28M.
Maximális üzemi nyomás (PS): $45 \text{ bar}$ ($650 \text{ psig}$).
Hőmérsékleti tartomány: $-40 \text{ °C}$ és $+120 \text{ °C}$ között.
Hűtőközeg kompatibilitás: R410A, R32, R134a, R404A, R407C, R448A, R449A, R1234yf stb.
Anyaga: Sárgaréz szeleptest, rozsdamentes acél golyó, teflon (PTFE) tömítőfészek.
Főbb jellemzők:
Szervizcsonk nélküli kivitel: Ideális olyan gerincvezetékekbe, ahol a nyomásmérés vagy töltés más pontokon megoldott, így minimalizálható a hűtőközeg-szivárgás kockázata.
Veszteségmentes áramlás: A $28 \text{ mm}$-es belső furat (Full Port) biztosítja, hogy a szelep nyitott állapotban ne okozzon fojtást vagy nyomásesést a nagy tömegáramú rendszerekben sem.
Hermetikus tömörség: A szeleptest hegesztett vagy precíziósan illesztett háza és a PTFE tömítések garantálják a gáztömörséget mindkét áramlási irányban.
Kirepülésbiztos kezelőszár: A belső mechanikai váll megakadályozza, hogy a magas rendszernyomás kilökje a működtető szárat a szeleptestből.
Védőkupak: Menetes sárgaréz kupak védi a kezelőfelületet a portól és a nedvességtől, valamint másodlagos tömítésként szolgál.
Pozíciójelzés: A szelepszár tetején található bemarás egyértelműen mutatja a golyó állását (a csővel párhuzamos állás = nyitott állapot).
Rögzíthetőség: A szeleptest alján lévő menetes furatok lehetővé teszik a szerelvény stabil rögzítését a konzolokhoz vagy a gépvázhoz, csökkentve a vibrációból eredő feszültséget.
