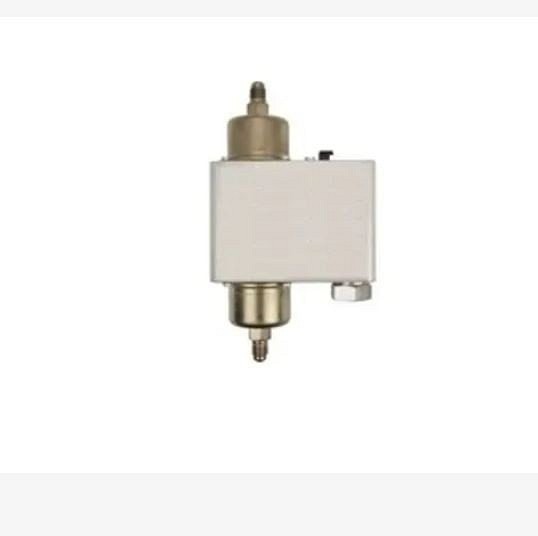

Bitzer Presszosztát olaj diff. MP54 (szerelt)

A Bitzer MP54 (vagy gyakran Danfoss MP54-es típusként azonosított) olajdifferenciál-presszosztát a kényszerolajozású hűtőkompresszorok egyik legfontosabb védelmi eszköze. Feladata, hogy leállítsa a kompresszort, ha az olajnyomás és a forgattyúsház nyomása közötti különbség egy biztonsági szint alá süllyed.

A "szerelt" megjelölés általában azt jelenti, hogy a készülék előre szerelt hollandi anyás kapilláriscsövekkel vagy specifikus elektromos bekötéssel rendelkezik a gyors beépítéshez.

Működési elv: A differenciálnyomás

Az MP54 nem a tényleges olajnyomást méri önmagában, hanem az olajszivattyú nyomása és a forgattyúsházban uralkodó szívónyomás közötti különbséget ($\Delta p$). Erre azért van szükség, mert a szivattyúnak le kell győznie a forgattyúsház nyomását ahhoz, hogy az olajat eljuttassa a csapágyakhoz.

Főbb jellemzők és funkciók

1. Időkésleltetés (Thermal Time Relay)

Az olajdifferenciál-kapcsoló beépített időrelével rendelkezik (jellemzően 45, 60 vagy 90 másodperces késleltetéssel). Ez megakadályozza, hogy a kompresszor azonnal leálljon indításkor, amikor az olajnyomás még nem épült fel, vagy rövid ideig tartó ingadozások esetén (pl. buborékosodás az olajban).

2. Manuális Reset (Visszaállítás)

Ha a presszosztát hibát észlel és leold, a kompresszor nem indul újra magától. A hiba okának (pl. olajhiány, eldugult olajszűrő, hűtőközeg felhígulás) elhárítása után kézzel kell megnyomni a készüléken található Reset gombot.

Műszaki adatok
